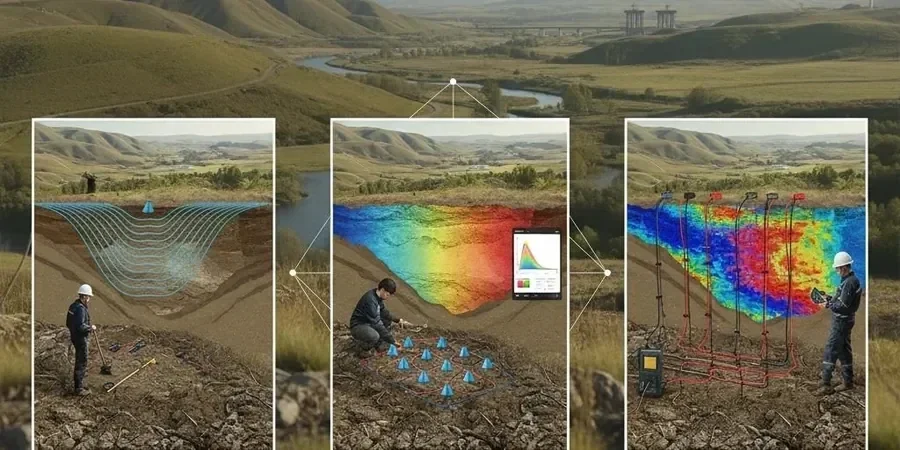

Tomografía Sísmica de Refracción/Reflexión en Alto Hospicio

La Pampa del Tamarugal, donde se asienta Alto Hospicio, esconde bajo su costra salina un perfil sedimentario complejo que alterna gravas aluviales con intercalaciones de arcillas y yeso. A solo 20 km de la costa y a 600 metros de altitud, el flanco occidental de la Cordillera de la Costa impone un basamento rocoso irregular que los métodos convencionales no siempre resuelven. En nuestra experiencia, la tomografía sísmica de refracción y reflexión se ha vuelto indispensable para mapear ese contacto entre el relleno cuaternario y la roca meteorizada, sobre todo cuando el proyecto requiere cortes profundos o fundaciones en laderas. La técnica permite obtener un modelo de velocidades de onda P y S cada pocos metros, revelando cambios sutiles de rigidez que un sondaje aislado pasaría por alto. Cuando el objetivo es la microzonificación de un loteo en la meseta hospiciana, combinamos estos perfiles con ensayos MASW para caracterizar la respuesta sísmica del sitio completo, y si el perfil muestra anomalías someras las verificamos con calicatas en puntos estratégicos.

Un tendido sísmico bien ejecutado en Alto Hospicio equivale a decenas de sondajes virtuales, revelando la geometría del basamento que las calicatas no alcanzan.

Enfoque y alcance

Con más de 130.000 habitantes, Alto Hospicio creció sobre terrenos que antiguamente fueron canteras y vertederos informales, por lo que el subsuelo suele presentar heterogeneidades marcadas: lentes de escombros, bolsones de sales y paleocanales rellenos de limo. La tomografía sísmica de refracción/reflexión aborda esta variabilidad generando una imagen continua del subsuelo a lo largo de tendidos de 50 a 300 metros, con penetraciones que alcanzan los 40 metros en refracción y profundidades mayores en reflexión de alta resolución. El procesamiento incluye corrección topográfica —crítica en los faldeos del cerro Tarapacá— y análisis de amplitudes que ayuda a distinguir zonas de baja velocidad asociadas a material suelto o saturado. La norma NCh 433.Of1996 Mod.2012 exige conocer la velocidad de onda de corte en los primeros 30 metros, pero aquí vamos más allá: entregamos un perfil de rigidez detallado que los calculistas pueden usar directamente para modelos de interacción suelo-estructura. Para proyectos viales en la Ruta A-16, donde la rasante corta depósitos de escombros, la combinación con ensayos de penetración CPT en los puntos de control validados por sísmica reduce la incertidumbre geotécnica de manera significativa.

Factores del sitio

El desarrollo urbano de Alto Hospicio se aceleró a partir de los años noventa con conjuntos habitacionales construidos sobre terrenos de la meseta que carecían de un catastro geotécnico detallado. Muchos sectores se emplazaron sobre rellenos antrópicos de espesor variable, que en época de lluvias estivales —cuando el invierno altiplánico descarga sobre la pampa— sufren asentamientos diferenciales y colapsos localizados. La tomografía sísmica de refracción/reflexión mitiga este riesgo al identificar con precisión el espesor y la continuidad lateral de esos rellenos, así como la presencia de cavernas de disolución en los horizontes de yeso del substrato. La omisión de un perfil sísmico en zonas de antiguas extracciones de áridos ha derivado en fallas de servicio en pavimentos y fisuración en viviendas, algo que un modelo geofísico robusto permite anticipar. El equipo técnico aplica criterios del manual FHWA-NHI-05 para taludes y del NCh 3171 para el diseño sísmico de fundaciones, integrando la velocidad de onda de corte en los análisis de licuefacción cuando el nivel freático colgado aparece a menos de 5 metros.

Parámetros técnicos

Parámetro	Valor típico
Método de adquisición	Refracción (primera llegada) + Reflexión de alta resolución (CDP)
Longitud típica de tendido	50 a 300 m con geófonos de 4.5 Hz a 14 Hz
Profundidad de investigación	Refracción: hasta 40 m; Reflexión: > 60 m según fuente
Parámetros obtenidos	Vp, Vs, relación de Poisson, módulo de Young dinámico, coeficiente de Poisson dinámico
Normativa de referencia	NCh 3328, NCh 433.Of1996 Mod.2012, ASCE 7-22 (site class)
Separación entre geófonos	1 a 5 m según resolución requerida
Fuente sísmica	Martillo de 10 kg, caída de peso acelerada o explosivos para perfiles profundos
Procesamiento	Tomografía de tiempos de viaje (ZondST2D, Rayfract) y stack CMP para reflexión

Servicios relacionados

Refracción sísmica con tomografía de tiempos de viaje

Adquirimos tendidos de 100 a 300 metros con golpe de martillo o caída de peso, procesando las primeras llegadas con inversión tomográfica que mapea gradientes laterales y verticales de velocidad. Ideal para definir la profundidad del basamento rocoso y detectar zonas de debilidad bajo terraplenes. Incluye corrección topográfica y cálculo de módulos dinámicos.

Reflexión sísmica de alta resolución

Empleamos arreglos de geófonos de alta frecuencia y fuente repetitiva para obtener secciones apiladas que revelan reflectores a más de 50 metros de profundidad. Esta técnica es especialmente útil en la meseta hospiciana para identificar paleocanales y contactos entre las formaciones El Diablo y Altos de Pica, entregando un marco estratigráfico que los sondajes mecánicos no logran por sí solos.

Consultas frecuentes

¿Qué diferencia hay entre la refracción y la reflexión sísmica para un proyecto en Alto Hospicio?

La refracción aprovecha las ondas que viajan por el subsuelo y se curvan al cruzar capas más rígidas; es muy efectiva para determinar la profundidad del basamento rocoso y la velocidad de onda de corte hasta unos 40 metros. La reflexión, en cambio, registra los rebotes en interfaces entre materiales con distinto contraste de impedancia acústica, por lo que alcanza mayor profundidad y resuelve capas delgadas que la refracción puede pasar por alto. En la meseta hospiciana, donde el yeso y las gravas generan contrastes fuertes, la combinación de ambos métodos entrega la imagen más completa posible del subsuelo.

¿Cuánto cuesta un estudio de tomografía sísmica en Alto Hospicio?

El valor de un estudio de tomografía sísmica de refracción/reflexión en Alto Hospicio se sitúa entre $1.273.000 y $2.671.000, dependiendo de la longitud total de los tendidos, la cantidad de líneas sísmicas, la fuente de energía requerida y la complejidad del procesamiento. Los perfiles con explosivos para alcanzar más de 60 metros de profundidad se ubican en el rango superior, mientras que los tendidos con martillo de 10 kg para los primeros 30 metros corresponden al rango inferior. Cada cotización se ajusta a las necesidades específicas del proyecto y a las condiciones de acceso en terreno.

¿Qué norma chilena exige conocer la velocidad de onda de corte en los primeros 30 metros?

La NCh 433.Of1996 Modificada en 2012 establece la clasificación sísmica del sitio en función de la velocidad de onda de corte promedio en los 30 metros superiores (Vs30). La tomografía sísmica de refracción/reflexión entrega ese parámetro con respaldo instrumental, permitiendo asignar la categoría de suelo (B, C, D, E o F) que exige el diseño sismorresistente de cualquier edificación en Alto Hospicio, una zona clasificada como sísmica 3 según la misma norma.
