Análisis granulométrico geotécnico en Alto Hospicio

Alto Hospicio creció sobre la pampa, a 600 metros de altura, mirando a Iquique desde el farellón costero. Lo que empezó como tomas en los sesenta hoy es una comuna con más de 130 mil habitantes, donde la expansión urbana choca con un suelo muy particular: arenas limosas con costras salinas, depósitos eólicos y zonas de relleno irregular. En nuestro laboratorio procesamos muestras todos los días y sabemos que sin una granulometría bien hecha, el diseño de fundaciones en Alto Hospicio camina a ciegas. La curva granulométrica completa —desde las gravas hasta las arcillas— es lo que permite decidir si el suelo drena bien, si va a generar asentamientos diferenciales o si hay que estabilizarlo antes de construir. Para proyectos que requieren penetración en profundidad, complementamos con el ensayo CPT cuando el perfil es heterogéneo y se necesita un registro continuo sin perder la estructura del material.

Un hidrómetro bien calibrado en suelos salinos de Alto Hospicio puede cambiar una clasificación de SM a SC y con eso todo el diseño de drenaje.

Enfoque y alcance

Un error que vemos repetido en Alto Hospicio es asumir que con un simple tamizado en obra alcanza para clasificar el suelo. Acá los finos no plásticos y las sales solubles distorsionan todo. Si no se corre el hidrómetro hasta la fracción menor a 2 micrones, el porcentaje de arcilla reportado puede ser ficticio. Trabajamos bajo NCh 165 y D6913: primero el lavado sobre tamiz N°200 para separar gruesos de finos, luego la serie de tamices desde 3 pulgadas hasta 0.075 mm, y la fracción pasante al hidrómetro con dispersante químico para contrarrestar la floculación que provocan las sales del suelo hospiciano. La curva resultante la interpretamos con la clasificación USCS (NCh 1508), que es la que piden las ordenanzas municipales y los revisores independientes. En paralelo, cuando el proyecto está en zona de taludes sobre la quebrada, conviene cruzar estos datos con un estudio de estabilidad de taludes para no subestimar la erosión interna que generan los finos lavables.

Factores del sitio

Con 600 metros de altitud y asentada sobre la Formación Alto Hospicio —una secuencia de areniscas y limolitas con alto contenido salino— esta ciudad enfrenta un riesgo sísmico que no es menor. El terremoto de Iquique de 2014 (Mw 8.2) dejó claro que la amplificación en suelos blandos puede ser severa incluso a 40 km del epicentro. Cuando la granulometría revela un porcentaje de finos superior al 35% combinado con baja plasticidad, el potencial de licuefacción en zonas con napa colgante se vuelve un factor de diseño crítico. Ignorar el hidrómetro en Alto Hospicio es exponerse a clasificar como arena limpia un suelo que en realidad es limo arenoso con comportamiento contractivo bajo carga cíclica. El análisis granulométrico completo es la primera línea de defensa para un diseño sísmico responsable en la comuna, y se vuelve indispensable cuando se cruza con ensayos de licuefacción en sectores donde el nivel freático estacional aparece a menos de 4 metros.

Parámetros técnicos

Parámetro	Valor típico
Norma de ensayo	NCh 165 / D6913 / D7928
Rango de tamices	3' a N°200 (75 mm a 0.075 mm)
Fracción fina analizada	Hidrómetro 152H, lectura 0-60 g/L a 24 h
Dispersante	Hexametafosfato de sodio al 4%
Clasificación emitida	USCS (NCh 1508) + AASHTO M145
Tiempo de entrega estándar	48 horas hábiles
Masa mínima de muestra	500 g para finos; 5 kg si contiene gravas

Servicios relacionados

Granulometría por tamizado mecánico (vía seca y lavado)

Para suelos con predominio de gravas y arenas, típicos de los cortes de plataforma en la meseta de Alto Hospicio. Incluye lavado sobre tamiz N°200, secado en horno a 110°C y vibrotamizado durante 10 minutos. El resultado se entrega con curva semilogarítmica, coeficientes de uniformidad (Cu) y curvatura (Cc), y clasificación USCS preliminar. Este ensayo es el que más solicitan las empresas de movimiento de tierra para control de rellenos estructurales.

Ensayo completo con hidrómetro (vía húmeda)

Cuando la muestra pasa más del 10% por el tamiz N°200, corremos el hidrómetro 152H con lecturas a 1, 2, 5, 15, 30, 60, 250 y 1440 minutos. Usamos dispersante químico y control de temperatura para corregir la viscosidad. La curva combinada tamices-hidrómetro permite identificar transiciones granulométricas que el tamizado solo no detecta. Este servicio es obligatorio para estudios de mecánica de suelos que alimentan memorias de cálculo de fundaciones en Alto Hospicio.

Normas aplicables

NCh 165 (reapproved 2007): Standard Test Method for Particle-Size Analysis of Soils, NCh 165/D6913M-17: Standard Test Methods for Particle-Size Distribution (Gradation) of Soils Using Sieve Analysis, NCh 1508: Standard Practice for Classification of Soils for Engineering Purposes (Unified Soil Classification System), NCh 1508:2014: Geotecnia - Estudio de mecánica de suelos, Manual de Carreteras Vol. 3: Requisitos granulométricos para bases y subbases

Consultas frecuentes

¿Qué norma sigue el análisis granulométrico con hidrómetro?

Aplicamos la norma NCh 165 para el procedimiento completo con hidrómetro, complementada con NCh 165 para la parte de tamizado. La clasificación final se emite según NCh 1508 (USCS), que es la referencia exigida por la NCh 1508 y por las direcciones de obras municipales de la región.

¿Cuánto cuesta un análisis granulométrico completo en Alto Hospicio?

El precio de un análisis granulométrico que incluye tamizado mecánico más hidrómetro varía entre $44.000 y $97.000, dependiendo de si se requiere solo la fracción tamizada o la curva completa con hidrómetro, el número de muestras y la urgencia de los resultados. Para volúmenes de obra con múltiples sondeos ofrecemos tarifas por lote.

¿En qué casos es obligatorio correr el hidrómetro además de los tamices?

Siempre que el porcentaje pasante del tamiz N°200 supere el 10% de la masa total. En Alto Hospicio esto es frecuente por la presencia de limos eólicos y costras salinas que se desintegran durante el lavado. Sin hidrómetro no se puede determinar el límite entre limo y arcilla, y la clasificación USCS queda incompleta para el cálculo de capacidad de soporte.

¿Qué diferencia hay entre la clasificación USCS y AASHTO en los resultados?

La USCS (NCh 1508) clasifica el suelo por su comportamiento ingenieril —útil para fundaciones y taludes— mientras que AASHTO (M145) está orientada a pavimentos y subrasantes viales. En nuestros informes de Alto Hospicio entregamos ambas cuando el proyecto incluye obras viales, porque la dirección de pavimentación municipal suele pedir la doble clasificación.

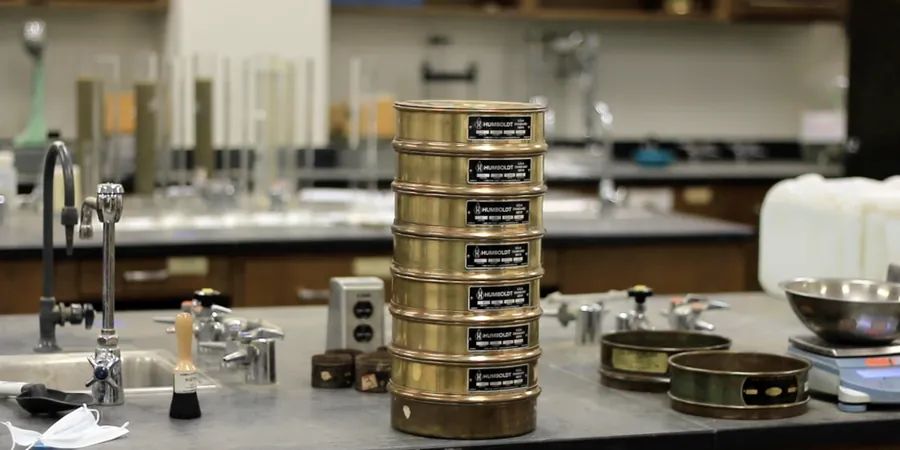

Análisis granulométrico en Alto Hospicio: tamices e hidrómetro para clasificación precisa
