Aislación Sísmica de Base en Alto Hospicio

La Meseta de la Negra, donde se asienta Alto Hospicio a más de 500 msnm, presenta una combinación de arenas finas y costras salinas que definen el comportamiento sísmico superficial. A solo 40 km de la costa y sobre la placa de Nazca, la ciudad está clasificada como Zona Sísmica 3 según la NCh433, lo que obliga a considerar respuestas de suelo tipo D o E. El diseño de aislación sísmica de base en este entorno no consiste solo en colocar elastómeros bajo la fundación; requiere un análisis detallado del espectro de sitio, la rigidez del subsuelo y el potencial de amplificación local. Para caracterizar la estratigrafía sin alterar las muestras, complementamos el estudio con ensayo CPT en las zonas con mayor presencia de sales, y con un análisis MASW para obtener el perfil de velocidad de onda de corte (Vs30) que exige la normativa vigente.

Un aislador de base en Alto Hospicio debe soportar desplazamientos laterales de diseño superiores a 35 cm sin perder su capacidad de recentrado.

Enfoque y alcance

El contraste térmico en Alto Hospicio es extremo: la oscilación diaria puede superar los 20 °C, mientras la humedad relativa es baja casi todo el año, excepto cuando la camanchaca costera penetra tierra adentro. Este microclima exige aisladores con compuestos de goma de alta amortiguación que mantengan sus propiedades mecánicas ante ciclos térmicos agresivos y oxidación por radiación UV. El diseño de aislación sísmica de base en la región se enfoca en desacoplar la estructura del movimiento horizontal del suelo, incrementando el período fundamental de vibración para alejarlo del pico de aceleración del sismo. Un sistema bien calibrado reduce las fuerzas transmitidas a la superestructura en hasta un 70% frente a un evento con período de retorno de 475 años. Para verificar la estabilidad global del conjunto, los cálculos de interacción suelo-estructura se cruzan con los resultados de estabilidad de taludes cuando la obra se emplaza en el borde mismo de la meseta sobre quebradas activas.

Factores del sitio

El crecimiento acelerado de Alto Hospicio, que pasó de ser un pequeño poblado a una comuna densamente habitada, trajo consigo la ocupación de antiguos depósitos de flujo y la presencia de suelos cementados con sales. Ignorar la agresividad química del terreno al seleccionar los aisladores es un error común; los sulfatos y cloruros presentes en el suelo pueden degradar las placas de conexión y el caucho si no se especifican protecciones anticorrosivas adecuadas. El riesgo sísmico no es solo intensidad, también es duración. En la zona de subducción chilena, los terremotos pueden generar sacudidas prolongadas que llevan a los aisladores al límite de su capacidad de desplazamiento, por lo que se requiere un análisis tiempo-historia con registros locales para evitar el impacto contra el anillo de retención o el volcamiento de la estructura aislada.

Parámetros técnicos

Parámetro	Valor típico
Aceleración efectiva máxima (A0)	0.40g (Zona 3, NCh433)
Clasificación sísmica de sitio	C a E (Vs30 < 350 m/s)
Amortiguamiento efectivo del sistema	15% a 30% (HDR)
Período objetivo de la estructura aislada	2.5 a 3.5 segundos
Desplazamiento máximo de diseño (DDD)	25 a 40 cm
Norma de referencia para aisladores	NCh2745:2013 / ASCE 7-22 Cap. 17
Profundidad típica de fundación estable	> 1.5 m (superando costra salina)

Servicios relacionados

Análisis Dinámico No Lineal (Time-History)

Modelación en software especializado con registros sísmicos chilenos escalados al espectro de sitio específico, verificando la respuesta histerética del sistema de aislación.

Selección y Especificación de Dispositivos

Definimos aisladores elastoméricos de alto amortiguamiento (HDR) o deslizantes (FPS) según la carga gravitacional y el nivel de desempeño esperado, con foco en durabilidad en ambiente salino.

Diseño de la Interfaz y Foso Sísmico

Calculamos la junta perimetral, el foso de inspección y las conexiones flexibles de servicios para permitir el desplazamiento libre de la base sin daños en las acometidas.

Consultas frecuentes

¿Qué costo tiene implementar un diseño de aislación sísmica de base para un proyecto en Alto Hospicio?

El rango de inversión para el diseño especializado de aislación sísmica de base en la zona norte varía entre $1.955.000 y $3.537.000, dependiendo de la complejidad estructural, el número de aisladores a modelar y la necesidad de análisis tiempo-historia con registros locales.

¿En qué tipo de suelo de Alto Hospicio funciona mejor la aislación de base?

La aislación de base es efectiva en los suelos de la meseta, pero requiere rigidez suficiente bajo la losa de fundación. Si el Vs30 es inferior a 180 m/s (suelo tipo E), se recomienda un mejoramiento previo del terreno o el uso de una losa de cimentación muy rígida para evitar la amplificación del período en la interfaz suelo-aislador.

¿La aislación sísmica elimina la necesidad de respetar la NCh433 en Alto Hospicio?

No. La aislación sísmica reduce las fuerzas sísmicas, pero la estructura sobre los aisladores debe diseñarse según NCh2745 y cumplir con los desplazamientos máximos y derivas de la NCh433. La superestructura se diseña para un estado de daño controlado con un factor de modificación de respuesta (R) reducido.

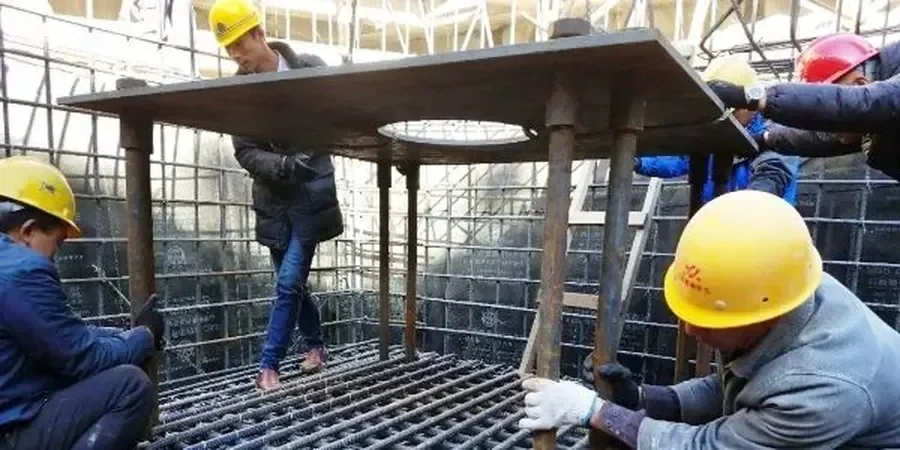

Diseño de Aislación Sísmica de Base en Alto Hospicio: Protección Estructural en Zona 3
